nouveau

 je savais que je l’aurais retrouvé

https://fairesonboisdechauff.forumactif.org/t679-commence-en-2015-et-continue-en-2016

bonsoir

c'est justement après avoir essayé ce type de treuil que j'ai décidé d'en concevoir un plus performant .
ce type de treuil peut être utilisé comme substitut à un tire-fort mais pas pour faire du débardage dans mon cas , même avec un cône de débuscage .
de plus ils sont très bruyant , presque autant qu'un treuil-tronçonneuse .
les performances : moteur 50 cm3 force 1 T 12m/min , le mien 200 cm3 1,3T 20 m/min
j'ai eu l'occasion d'utiliser un cône de débuscage ,ça améliore la glisse mais lors de l'empilage des billes cela devient une source à emmerde et c'est très encombrant ...

Ca a l'air bien pratique le petit treuil portatif, il se prend d'une main, ne tiens pas de place dans un coffre et quand on est seul ça facilite grandement les ennuis qui peuvent se présenter.

tout d'abord

très beau matériel

j'aimerai connaître votre mode d'accrochage au tronc ??

encore merci pour votre accueil

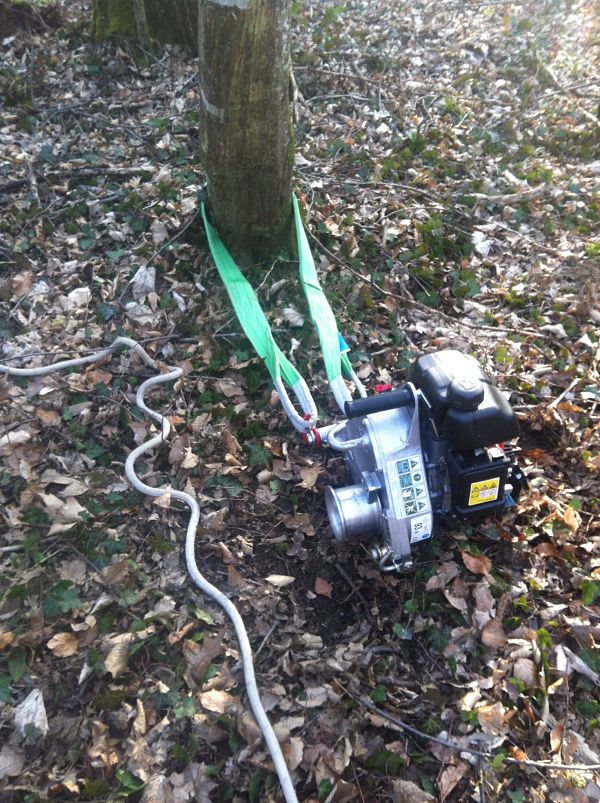

le treuil est relié à un point fixe (arbre ,rocher ,véhicule) via une élingue en polyester qui est attaché au treuil par des manilles .

Chablais, et comme ça tu évites de blesser les arbres auxquels tu "amarres" ton treuil

chablais74 a écrit:encore merci pour votre accueil

le treuil est relié à un point fixe (arbre ,rocher ,véhicule) via une élingue en polyester qui est attaché au treuil par des manilles .

:merci.:Chablais 74 pour ta réponse

mes j'ai mal pausé la question  j'aurai voulus connaître ton mode d'attache entre le tronc à tiré et le crochet de la corde synthétique

bienvenu a toi chablais 74 très belle région que tu habite.

bonjour

c'est une élingue en câble avec un crochet coulissant ,ça fait comme un nœud coulant ;la corde est nouée à un oeillet de l’élingue .
une photo d'un des premiers treuil que j'ai fabriqué:

chablais 74
superbe montage ,rien de soudé,tout assemblé par vis et emboîtement pour le treuil
l'établi super rangé on sent l'homme qui est méticuleux

bonjour

lorsque l'on soude les alliages d'aluminium tel le dural (au4g ,2017) il perdent beaucoup de leur propriétés mécaniques ,il faut faire des traitements thermique après soudure ...
c'est pourquoi tout les treuils que j'ai fabriqué sont assemblés en tenon-mortaise comme de la bonne menuiserie .
toute la visserie ne sert qu'à l'assemblage ,pas d'effort important sur la visserie .
maintenant j'utilise les alliages aviation type zycral qui ne soudent pas ou très mal (7075 ,7175) pour la réalisation des pièces très sollicités (châssis , guide , galet ) ,l'inox
pour les pièces de friction ,le dural pour les pièces qui subissent la chaleur (cabestan ,accouplement moteur-réducteur) .

le treuil en photo à un moteur de 120 cm3 ,maintenant je suis passé au 200 cm3 après avoir essayé un 160 cm3 .

Et en plus tu maitrises tous les domaines...

Si c'est pas indiscret, c'est quoi ton métier ?

Chablais

bravo ! tu es un expert ca y a pas a dire !

bonsoir

je suis électromécanicien et un peu comme obelix je suis tombé dans le chaudron de la bricole et de la modification tout jeune ...

une photo pour vous prouver qu'il m'arrive de sortir de l'atelier ,une bonne séance de caresses de fayard à base de merlin :
les allumettes sont coupées en 1,10 m ,c'est un peux particulier...

 et bien tu entretient tes muscles ,belle photo ,elle mériterais d'être ton image d'avatar

dit moi pourquoi en 1.10 m ,ce n'est pas pour cette unité de mesure que l'on appel la moule ?

chablais 74
merci pour les réponses
le quartier de hêtre et fait dans des grosse perche ou de la grume au merlin cela réchauffe bien l'homme

bonsoir

un moule qui est une unité très utilisé chez moi correspond à 3 stères.
je coupe en 1,10m car /3  cela fait des buches de + 35 cm qui passe bien dans mon poêle et /2  55cm ça vas bien dans les belles cheminées ...

les arbres ont en moyenne 80 ans et il poussent assez rapprochés les uns des autres ...
ce qui fait des arbres d' une section moyenne de 40 cm et de 25 m de haut avec peu de branches .
je ne ramène pas de morceaux d'une section inférieur à 8 cm .

merci pour ta réponse chablais,bien étudier


3 stères en Bretagne (comme beaucoup de région) correspond à une corde (ancienne mesure)


et suivant la région la moule change ;

-en Savoie, un moule vaut 1,6 stère.
-en Bourgogne, un moule est un cube de 1,33 mètre de côté soit 2,353 mètres cubes.
-dans le Chablais, un moule vaut 3 stères.
-dans plusieurs zones rurales de la Suisse romande, un moule vaut 4 stères.

la moule comme tu l’écris peut être aussi une unité de mesure pour d'autres types de rondins ....

bonsoir Daniel ,

oui Danjor a ce systeme et il a aussi le cône jaune de débardage qui empeche de faire des ornieres du "méchant"

le cône sert a faire une meilleure glisse de la grume tirée et ne creuse pas le sol

la moule comme tu l’écris peut être aussi une unité de mesure pour d'autres types de rondins ....

Ben voyons

fredod'lacolo a écrit:

la moule comme tu l’écris peut être aussi une unité de mesure pour d'autres types de rondins ....

Ben voyons

oui pour les bûches de noel (patisserie)

Castor !!!

bonsoir à tous

pour ceux que la mécanique intéresse , une photo de la dernière version de mon treuil avant montage :

Jolie palette

hormis le moteur,les roues ,et le réducteur ,c'est toi qui à réalisé leurs autres pièces

oui , il me faut 50 heures d'usinages pour réaliser toutes les autres pièces .
